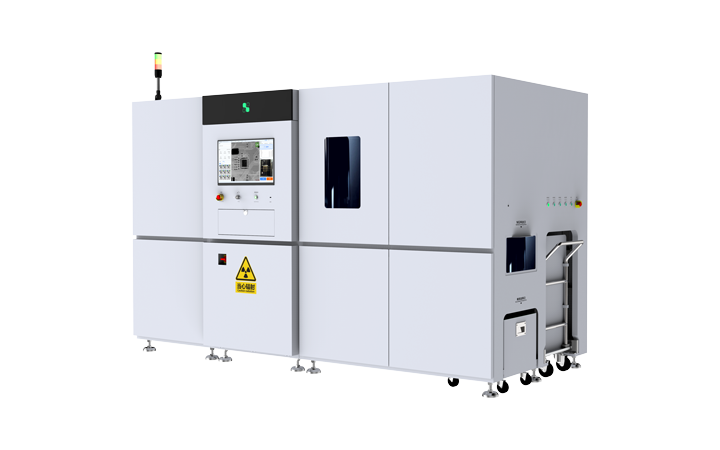

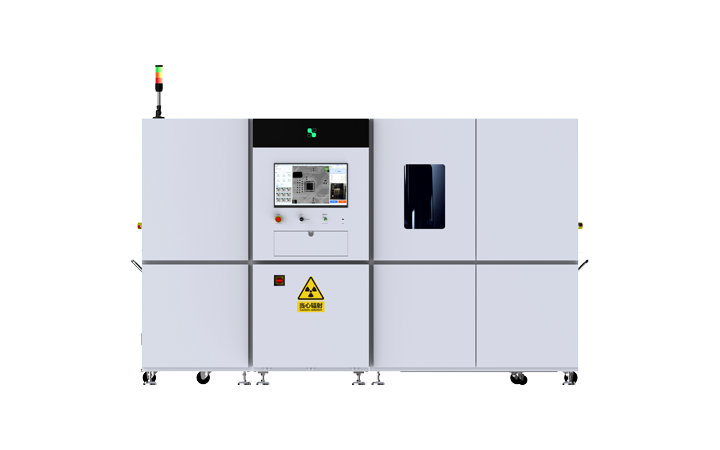

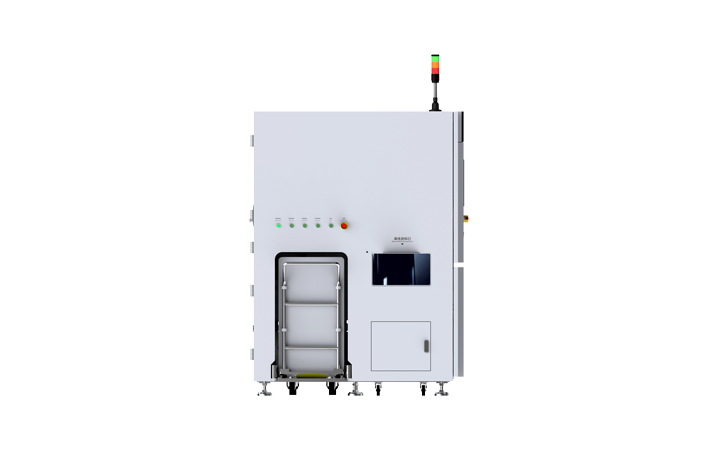

O sistema consiste principalmente em sete módulos principais, incluindo fonte de raios X, unidade de imagem, sistema de processamento de imagem de computador, sistema mecânico, sistema de controle elétrico, sistema de proteção de segurança e sistema de alarme. Ele integra testes não destrutivos modernos (NDT), tecnologia de software de computador, tecnologia de aquisição e processamento de imagens, tecnologia de transmissão mecânica e algoritmos de IA, cobrindo as quatro principais disciplinas técnicas de óptica, mecânica, eletrônica e computação. Ao utilizar as diferentes características de absorção de raios X de materiais com composições e espessuras variadas, o sistema captura imagens de componentes eletrônicos dentro de embalagens de bobinas e realiza contagem automática de componentes. A máquina de contagem de bobinas de raios X on-line totalmente automática foi projetada para funcionar com linhas de produção SMT para contagem automática de estoque de bobinas no final da linha. Ele suporta bobinas de 7 a 15 polegadas e fornece carregamento automático, inspeção automática, leitura e etiquetagem automática de código de barras e descarregamento automático, reduzindo significativamente os requisitos de mão de obra e melhorando a eficiência operacional. A máquina de contagem de bobinas de raio X on-line também pode ser integrada ao MES (Manufacturing Execution System), conforme necessário, permitindo um gerenciamento de estoque de bobinas mais eficiente e confiável, ao mesmo tempo em que fornece recursos aprimorados de gerenciamento de armazém digitalizado.
Suporta vários métodos de carga e descarga, incluindo carrinhos, AGVs e acoplamento com caixas de material.
Velocidade de detecção de até 13 segundos por peça; uma única unidade pode economizar de 4 a 5 operadores.
Precisão de contagem de 99,99%, alimentada por algoritmos de contagem baseados em IA.
Precisão de leitura de código de barras de 99,9%, usando uma câmera alimentada por IA de 20 megapixels.
Identifica automaticamente áreas de etiquetagem em branco; um recurso exclusivo do setor.
Verifique novamente a etiquetagem (verificação secundária), processo de etiquetagem infalível e rastreabilidade total.
Compatível com bandejas de material de até 90 mm de altura; suporta todas as especificações de materiais do mercado.
Mais de 15.000 tipos de materiais no banco de dados; atualizações de algoritmo mais rápidas com atualizações OTA em 72 horas.
Suporta integração com vários sistemas, como ERP, MES e WMS.
Proteção de hardware aprimorada; a taxa equivalente de dose de radiação medida na superfície da máquina é <0,5μSv/h.
| Especificações gerais | |
|---|---|
| Dimensões Gerais | 3200mm （L）x1450mm(W)x2300mm（H）(Incluindo luz de três cores) 3200mm （L）x1450mm(W)x1950mm （H）(Excluindo luz de três cores) |
| Peso total | 3500kg |
| Consumo geral de energia | 3200W |
| Fonte de energia | CA 220V 16A 50/60Hz |
| Temperatura operacional | 5-40°C |
Um sistema automatizado de inspeção por raios X (AXI) captura imagens de raios X de produtos eletrônicos e analisa sua estrutura interna sem danificar o produto. Alimentado pelos modelos de IA em grande escala da Hikvision Guanlan, o sistema compara automaticamente imagens de inspeção com modelos de IA treinados para detectar defeitos, componentes faltantes e problemas de montagem, ajudando a melhorar a precisão da inspeção e a eficiência da produção.
