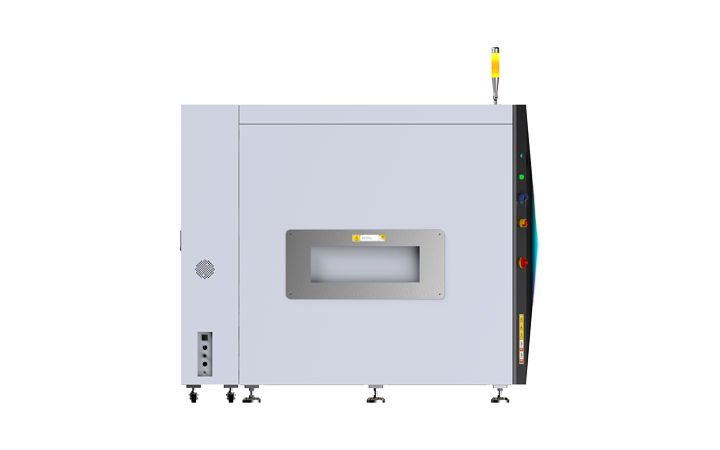

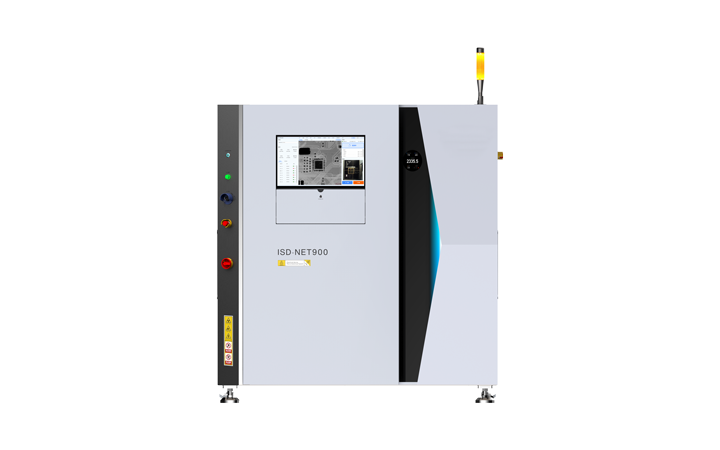

O Sistema de Inspeção Inteligente 3D AXI Online é um sistema de inspeção por raios X 3D em linha projetado para a inspeção automática de defeitos de juntas de solda em placas de circuito impresso (PCBs) com base em critérios de inspeção pré-programados. É particularmente adequado para inspecionar juntas de solda ocultas, incluindo componentes de furo passante BGA, LGA, QFN, QFP e PTH. O sistema é capaz de detectar uma ampla gama de defeitos de soldagem, incluindo vazios, solda insuficiente (juntas de solda abertas), curtos-circuitos, objetos estranhos, desalinhamento de componentes e umedecimento deficiente da solda.
O sistema está equipado com os grandes modelos de IA da Hikvision Guanlan, que fornecem imagens de raios X mais nítidas e resultados de inspeção mais precisos, ao mesmo tempo que melhoram continuamente seu desempenho de inspeção por meio da otimização contínua.
.png)
.png)
Varredura ultrarrápida em 1,5 segundos com imagens 3D de alta precisão
Programação visual, ajuste de parâmetros off-line e anotação de defeitos 3D para uma experiência de usuário mais intuitiva
Integrado com o grande modelo de IA Guanlan da Hikvision para maior clareza de imagem, ajuste de parâmetros simplificado e inspeção mais precisa
| Requisitos Ambientais | |
|---|---|
| Temperatura operacional | 0℃~ 40℃ |
| Umidade operacional | 30%-70% |
| Fonte de energia | AC220V,50/60Hz |
| Consumo total de energia | ≤5,5 kW |
| Requisito de pressão de ar | 0,5-0,6 MPa |
| Dimensões do Equipamento | |
| Dimensões | 1700*2170*1800（mm） |
| Peso | 3.800kg |
Um sistema automatizado de inspeção por raios X (AXI) captura imagens de raios X de produtos eletrônicos e analisa sua estrutura interna sem danificar o produto. Alimentado pelos modelos de IA em grande escala da Hikvision Guanlan, o sistema compara automaticamente imagens de inspeção com modelos de IA treinados para detectar defeitos, componentes faltantes e problemas de montagem, ajudando a melhorar a precisão da inspeção e a eficiência da produção.
